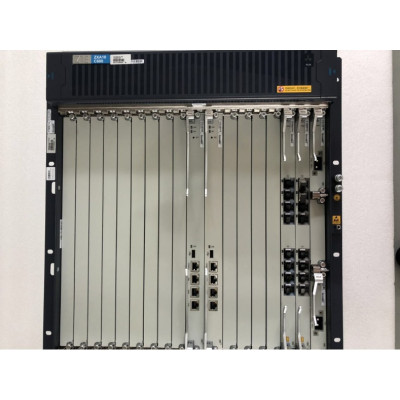

rr 中兴C600 OLT光网络局端核心设备 产品技术参数和介绍:
rr ZXA10 C600定位面向下一代网络的小容量xPON汇聚接入平台,面向下一代网
rr r
rr 络的HSI、VoIP、TDM、IPTV、CATV、
rr 移动2G/3G、WiFi等全业务的接入汇聚和管理控制,并提供电信级的QoS和安
rr r
rr 全可靠性保障。 中兴通讯ZXA10 C300
rr 下一代光接入平台荣获“2010欧洲宽带世界论坛(BBWF Europe)”
rr r
rr InfoVision大奖,是中兴通讯绿色宽带解决
rr 方案的重要组成部分,ZXA10 C600是一款定位市场、绿色、融合、满足现
rr r
rr 有技术应用并面向未来的多业务
rr 全光大容量高密度接入平台。
rr 中兴C600 OLT光网络局端核心设备 产品优势特性
rr 大容量、高密度、高性能、扁平化
rr u 符合“大容量,高密度,满足“大容量、少局所”网络演进和部署要求
rr u 增强的三层路由/VPN等汇聚接入能力,符合网络扁平化要求
rr u 9U机框大提供112PON口
rr u 提供8 EPON/GPON等高密度接口单板
rr u 提供大分光比和长距离应用场景特殊解决方案
rr 面向下一代的xPON统一平台架构,平滑演进,保护现网投资,提升竞争优势
rr u EPON/GPON/10GPON/WDM PON/P2P融合接入
rr 适应网络融合和全业务承载
rr u 提供4*10GE、4*GE/FE等单板规格,以太网上联不占用业务槽位
rr u 提供2*STM-1、1*STM-4、32*E1/T1等TDM上联接口板, 全业务槽位混插
rr u E1/T1/STM-1/STM-4线路时钟、系统外时钟和三级内时钟源输入及无损切换
rr u 1588/1PPS+TOD高精度时间/时钟传递能力,适应TDM和移动Backhaul承载
rr u 完善的VLAN/组播/QoS业务能力和优异的业务性能
rr u提供SCB和二级组播复制机制,完善的IGMPrRouter/Snooping/Proxy协议,精细可靠的用户组播r 控制机制和丰富的IPTV套餐模板r u提供精细的PON DBA动态带宽分配机制,完善的报文深度检测和流分类、优先级处理、流速控制、r 优先级队列映射、队列调度、拥塞控制、缓存管理、流整形等QoS机制
rr 电信级的系统和业务安全、可靠性保障
rr u 以太网OAM和端到端管理运维
rr u 主控交换板和电源等关键板件的冗余保护和热插拔
rr u PON侧提供主干光纤保护和全光纤保护
rr u 支持光链路检测
rr u 提供专用的环境监控接口板和槽位
rr u 以太网上联STP/MSTP/RSTP链路环回保护,LACP/Trunking链路冗余和均衡,UAPS双归属r保护,EAPS环路保护,BFD检测及三层路由保护
rr u PON数据加密,用户定位/绑定,MAC/IP地址防欺骗和防迁移,防DoS、广播和组播报文抑制,rIGMP/DHCP/ARP协议报文侦测/限制等全面的安全防护
rr 中兴C600 OLT光网络局端核心设备 产品规格和参数rrr
r rr 参数指标
r rr ZXA10 6300
r r rr 容量和性能
r rr 主控交换板插槽
r rr 2(主备)
r r rr 业务板插槽数
r rr 最大16
r r rr 总槽位数
r rr 最大23
r r rr PON容量
r rr 单板:8*PON;单框:最大112*PON
r r rr 以太网接口
r rr GE/10GE
r rr 单板:4*GE(电/光SFP)
rr 单板:4*10GE(XFP);
rr 单板:2*10GE(XFP);
rr 单板:2*10GE(XFP)+2*GE(电/光SFP);
r r rr TDM接口
r rr E1
r rr 单板:32*E1(平衡/非平衡);
rr 所有槽位混插
r r rr STM
r rr 单板:2*STM-1(光);1*STM-4(光);
rr 所有槽位混插
r r rr 电源
r rr 电源接口
r rr 双路 DC(-48V)
r r rr 尺寸
r rr 尺寸
r rr 300mm深,19或21英寸,10U(9U单板+1U风扇)
